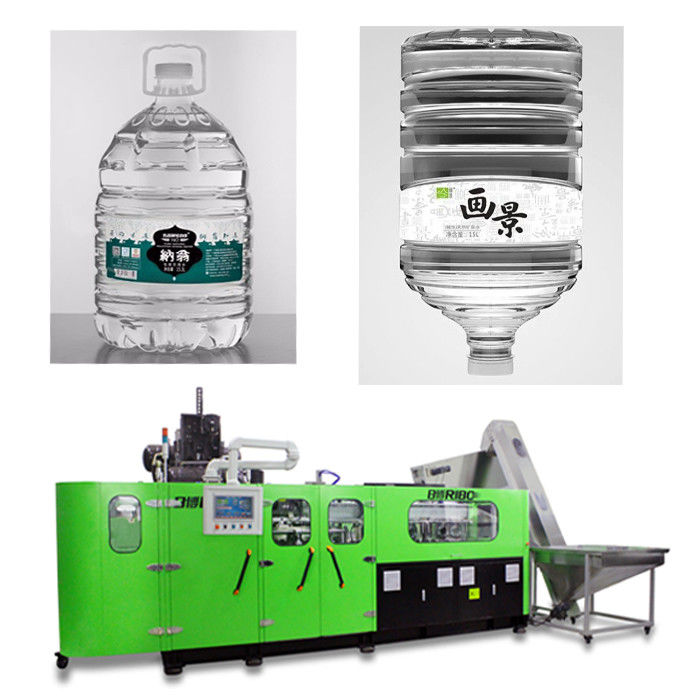

Έλεγχος PLC 20 λίτρα της PET που φυσά την παραγωγή μηχανών 4000BPH~3200BPH

10L~20L πλήρης αυτόματη φυσώντας μηχανή μπουκαλιών της Pet πλαστική 20 λίτρα της PET που φυσά τη μηχανή

Εισαγωγή της μηχανής σειράς Ρ

Ι. περίληψη

Η γραμμική πλήρης ηλεκτρική μηχανή σχηματοποίησης χτυπήματος μπουκαλιών της PET σειράς Ρ είναι ένας αυτόματος ανεμιστήρας της PET υψηλής ταχύτητας που σχεδιάζεται και που αναπτύσσεται με την πιό προηγμένη τεχνολογία φυσήγματος μπουκαλιών αυτή τη στιγμή, τα πλεονεκτήματα της οποίας μπορούν να περιγραφούν όπως ταχύ, σταθερό, απλό, γενικό εσκεμμένο και περιβαλλοντικό χρηματοκιβώτιο. Ισχύει κυρίως στα εμπορευματοκιβώτια σχηματοποίησης χτυπήματος PET για το νερό, το ποτό, το χυμό, κ.λπ. Η μηχανή παράγει άφθονα με την υψηλή αποδοτικότητα. Η ικανότητα κάθε κοιλότητας έχει αυξηθεί σε 1000~800bph όταν το μέγεθος μπουκαλιών είναι ίσο με ή λιγότερο από 10L αντίστοιχα, το οποίο μπορεί να καλύψει τις απαιτήσεις του πελάτη υψηλών σημείων. Εξοπλισμένη με το αυτόματο σύστημα φόρτωσης προσχηματισμών, η μηχανή λειτουργεί πλήρως αυτόματα με τη συνεπείς απόδοση και τη υψηλή ταχύτητα, χωρίς παρέμβαση οποιουδήποτε χειριστή κατά τη διάρκεια ολόκληρων των διαδικασιών. Συνεπώς, η πιθανότητα της μόλυνσης μπορεί να μειωθεί προφανώς, η οποία βεβαιώνει την ποιότητα των προϊόντων.

ΙΙ. ανάπτυξη τεχνολογίας

Εφαρμογή του σερβο συστήματος PLC:

Το υιοθετημένο σύστημα ελεγκτών κινήσεων Omron (τύπος ενότητας ολοκλήρωσης), που χρησιμοποιεί το PTO (σερβο ενότητα προσδιορισμού θέσης) σύστημα για μεγάλος τοποθετώ, αισθητήρες εγγύτητας ψάχνει την τροχιακή θέση στόχων, η αποστολή της μεγάλης ταχύτητας κάνω σήμα στο σερβο σύστημα. Η θέση της διαδρομής ανιχνεύεται on-line από τη υψηλή ακρίβεια που ο περιστροφικός κωδικοποιητής ενσωματωμένος η σερβο μηχανή, που στέλνει τα informations στο σύστημα ελέγχου, τελικά, μεγάλος προσδιορισμός θέσης πραγματοποιώ από την ενότητα προσδιορισμού θέσης.

Εφαρμογή της σερβο μηχανής

Ο μηχανισμός μετακίνησης φορμών: Υιοθέτησε τη σερβο μηχανή συνδέει το κιβώτιο εργαλείων, το συγχρονικό σύστημα μετάδοσης υιοθετείται για να εκπληρώσει την εναλλαγή πάνω-κάτω την κίνηση των δύο μηχανισμών αρθρώσεων και στις δύο πλευρές της φόρμας που μεταφέρεται από δύο ράβδους συνδέσμων αντίστοιχα. Κατά αυτόν τον τρόπο, τα δύο πιάτα εκμετάλλευσης φορμών στη μέση κινούνται oppositely ή το ένα προς το άλλο, το οποίο είναι γενικά γνωστό ως φόρμα που ανοίγει και που κλείνει. Η μεταφέροντας ρόδα που οδηγείται φόρμα από τη σερβο μηχανή κάνει τους δεξιόστροφους κύκλους συνεχώς, που μειώνουν τον αντίκτυπο δύναμης και η φθορά, κάνει τη στερεώνοντας πιό ομαλά. Κάθε κύκλος οδηγεί σε έναν πλήρη κύκλο της μετακίνησης πιάτων εκμετάλλευσης φορμών-ανοικτός και στενός. Επίσης ο supercharged μηχανισμός κλειδώματος φορμών υψηλού αέρα εφαρμόζεται που buffs ο αντίκτυπος μεταξύ της φόρμας καλύπτει και προστατεύει αποτελεσματικά τις φόρμες. Εκτός αυτού, βοηθά να μειώσει τη διαφάνεια των γραμμών χωρισμού στα τελειωμένα μπουκάλια. Ο οδηγημένος μηχανισμός μετακίνησης φορμών σερβο μηχανών σχεδιάζεται και δημιουργείται επάνω στην άκαμπτη ανάλυση προσομοίωσης εφαρμοσμένης μηχανικής, η οποία εξασφαλίζει ότι οι σειρές των κινήσεων φορμών είναι απλές, ακριβείς, συνεπείς και ταχείες, βρίσκοντας το κύκλος ζωών 0.2~0.4 δευτερόλεπτα.

Η σίτιση προσχηματισμών και οι θερμαντικοί κάτοχοι προσχηματισμών μεταφέρουν το μηχανισμό: Ο μηχανισμός μεταφοράς κατόχων θέρμανσης ροδών αστεριών σίτισης προσχηματισμών και προσχηματισμών οδηγείται από το σύγχρονο βήμα κίνησης τύπων συνδέσμων ζωνών σερβο μηχανών. Για το περιστροφικό σύστημα θέρμανσης προσχηματισμών, οι θερμαντικοί κάτοχοι προσχηματισμών ελέγχονται από τη μεταβλητή μηχανή συχνότητας, οι προσχηματισμοί (ο λαιμός προσχηματισμών είναι ανοδικός) είναι περιστροφική θέρμανση 360 βαθμού ασταμάτητα, η πίσσα θέρμανσης προσχηματισμών 63mm, περισσότεροι προσχηματισμοί θερμαίνεται ασταμάτητα μέσα στην ίδια απόσταση, η οποία βελτιώνει την αποδοτικότητα και την ενέργεια - αποταμίευση επάνω από 40%. Η ίδια σερβο μηχανή χρησιμοποιείται λειτουργεί συγχρόνως διαδρομή φωτογραφικών διαφανειών για τον περιστρεφόμενο μεγάλο περπατώντας προσδιορισμό θέσης για να απλοποιήσει τη δομή, που καθιστά τη να περπατήσει διαδρομή ταχεία και σταθερή, κονταίνει το κύκλος ζωών παραγωγής και βελτιώνει πολύ την αποδοτικότητα παραγωγής.

Μηχανισμός μεταβλητών πισσών: Αυτό το mechanisam υιοθετείται τη σερβο μηχανή για να συνδέσει τη βίδα άμεσα, οι στροφές βιδών ένας κύκλος, την πίσσα άλλαξαν από 63.5mm σε 250mm άμεσα, εξασφαλίζει υψηλή ταχύτητα και ακριβής εκτελέστε το χειρισμό μεταξύ του μηχανισμού δύο.

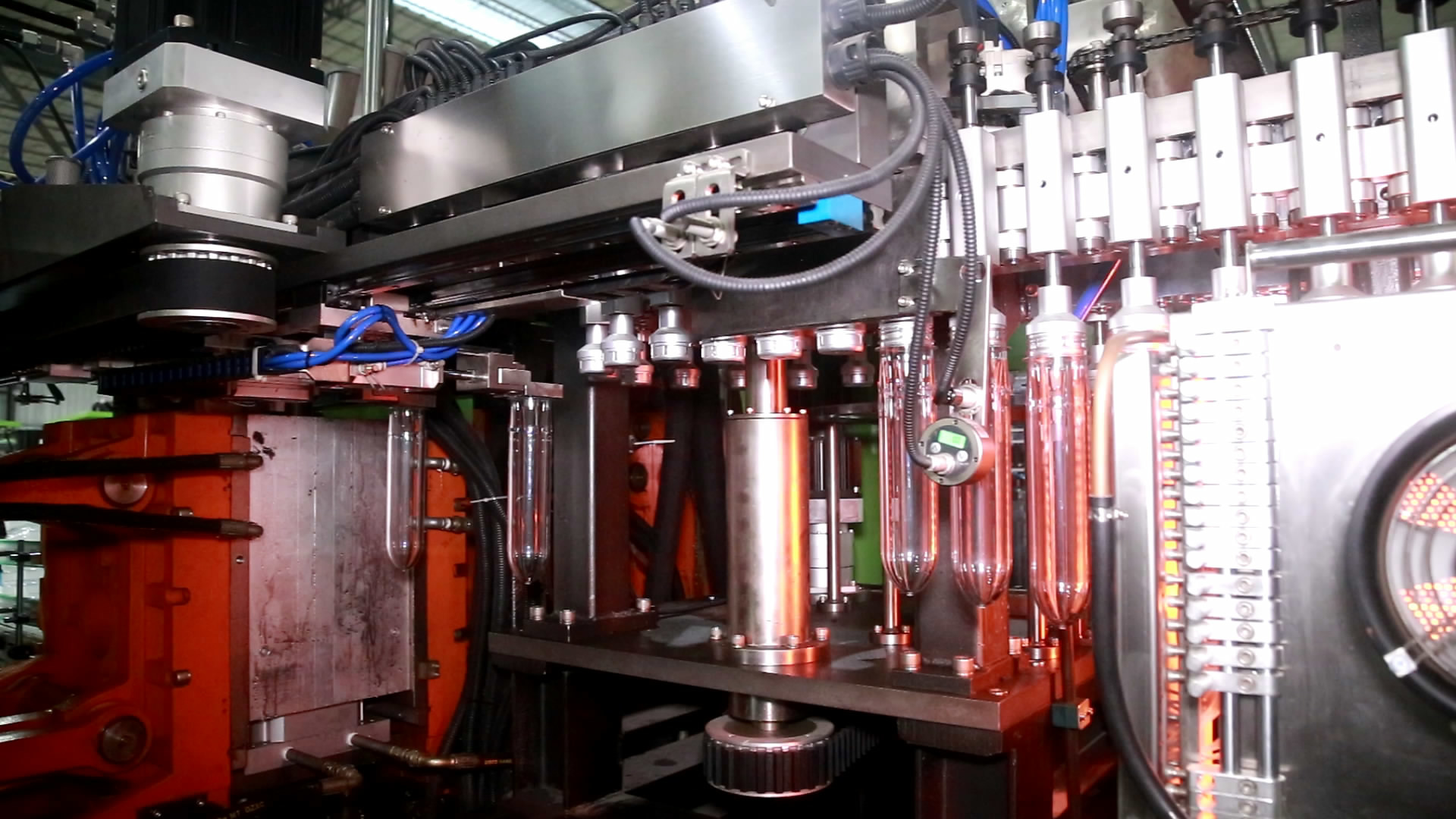

Σύστημα μεταφοράς προσχηματισμών με τις πένσες και το μηχανισμό έξω-τροφών μπουκαλιών: Οι θερμαμένοι προσχηματισμοί τροφοδοτούν τη φόρμα χτυπήματος και τα τελειωμένα μπουκάλια που οδηγούνται τροφή-έξω από την ίδια σερβο μηχανή & τη σύγχρονη ζώνη, εξασφαλίζουν τη υψηλή ταχύτητα και ακριβής για αυτές τις δύο κινήσεις.

Ο τεντώνοντας μηχανισμός (κάτω από το τέντωμα): οι ράβδοι τεντώματος οδηγούνται από μια σερβο μηχανή μονομιάς, η οποία εξασφαλίζει το synchronicity της κίνησης των ράβδων και το καθιστά ευκολότερο να κάνει τη ρύθμιση πριν από την παραγωγή. (Μετά από να ανταλλάξει το χτύπημα η φόρμα, το καθιστά πολύ ευκολότερο να ρυθμίσει το ύψος του τεντώματος των ράβδων, ακριβώς της ανάγκης να εισαχθούν τα datas στην οθόνη αφής, αντί να κάνει τη ρύθμιση από το εγχειρίδιο.)

Εφαρμογή του θερμοστατικού συστήματος θέρμανσης

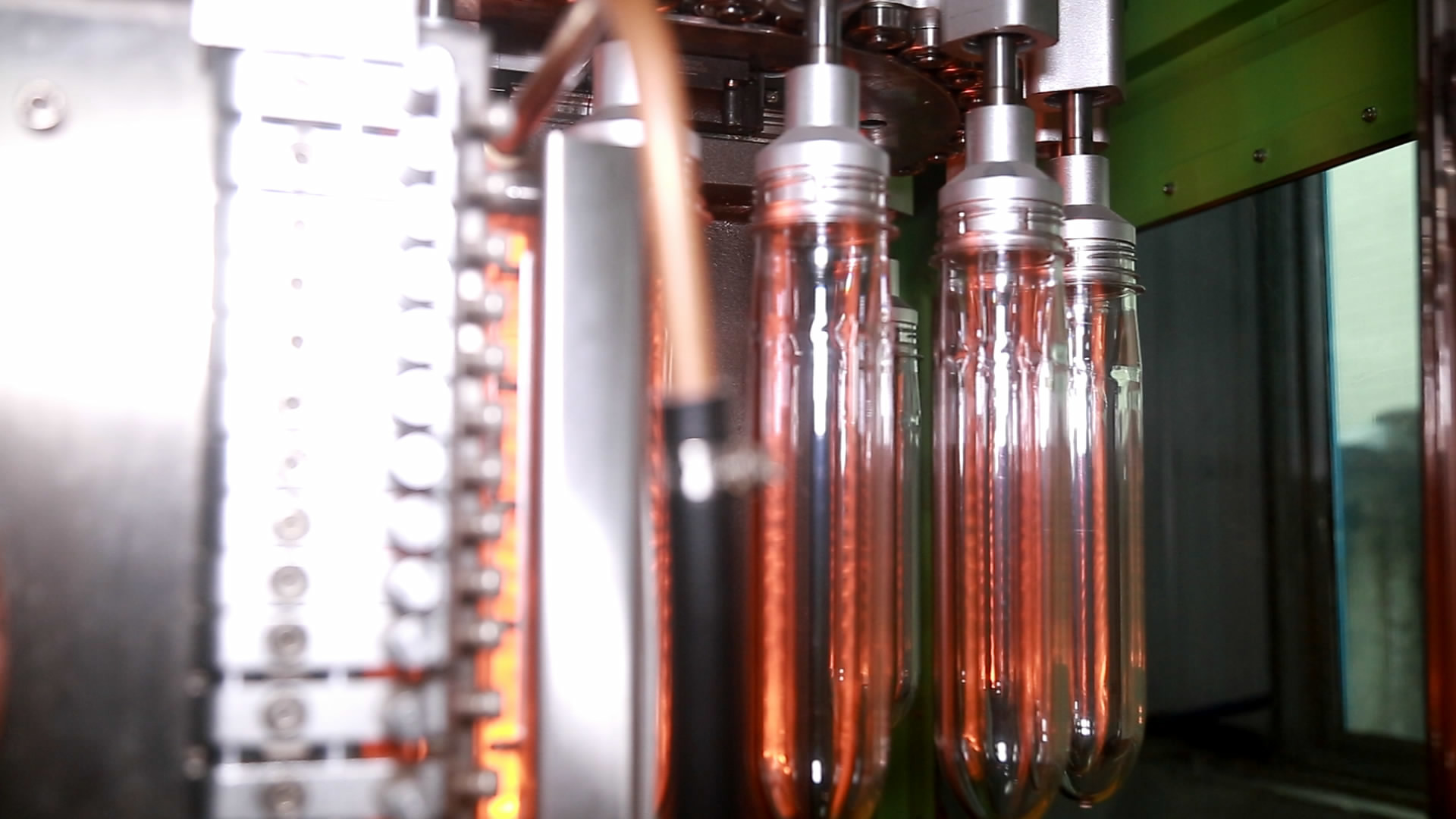

Το διαμορφωμένο σύστημα ελέγχου χρησιμοποιείται στο θερμοστατικό φούρνο θέρμανσης φιαλών κενό, τα οποία χρησιμοποιούν τους υπέρυθρους λαμπτήρες και τον ανακλαστήρα για τη θέρμανση του προσχηματισμού. Μετά από η αξία θερμοκρασίας, ο εξοπλισμός μπορεί αυτόματα να ρυθμίσει την τάση παραγωγής σύμφωνα με το ποσοστό χωρίς την επιρροή από τη διακύμανση τάσης και περιβαλλοντική αλλαγή θερμοκρασίας. Συγχρόνως, δροσίζεται επίσης με την κυκλοφορία του αέρα που ελέγχεται από το μετατροπέα συχνότητας, που μπορεί αποτελεσματικά να εγγυηθεί την εσωτερική θερμοκρασία θέρμανσης και τη σταθερή θερμοκρασία των φούρνων θέρμανσης, και να κάνει την επιφάνεια κάθε προσχηματισμού και της εσωτερικής θερμοκρασίας του που θερμαίνονται ομοιόμορφα. Επιπλέον, το μπουκάλι περιστρέφεται 360 βαθμούς στους φούρνους θέρμανσης, έτσι ώστε κάθε πλευρά του προσχηματισμού μπορεί να θερμαθεί ομοιόμορφα, ο οποίος βελτιώνει την παραγωγή του ανθισμένου μπουκαλιού και τη σειρά προσαρμοστικότητας των thick-walled προσχηματισμών.

Η εφαρμογή του πλήρους ρυθμιστή τάσης κλειστών βρόγχων στο σύστημα θέρμανσης προσχηματισμών:

Η θερμοκρασία των φούρνων θέρμανσης ελέγχεται από τον πλήρη ρυθμιστή τάσης κλειστών βρόγχων (με ανατροφοδοτήστε) που αναπτύχθηκε ανεξάρτητα από RiBo την επιχείρηση. Ο ελεγκτής ανιχνεύει και ρυθμίζει την τάση παραγωγής (θέστε την αξία) στη συχνότητα ανίχνευσης 100 φορές ανά δευτερόλεπτο, ώστε να επιτευχθεί η επίδραση ομοιόμορφα της παραγωγής τάσης και να λυθεί το πρόβλημα της ασταθούς επίδρασης θέρμανσης που προκαλείται από τη διακύμανση θερμότητας του στοιχείου θέρμανσης (λαμπτήρες) που οφείλεται στη διακύμανση τάσης της παροχής ηλεκτρικού ρεύματος. Επιπλέον, το σύστημα ελέγχου κλειστών βρόγχων αλληλεπιδρά και σταθερό σύστημα ελέγχου θερμοκρασίας συνεργάζεται με το των αρχικών φούρνων θέρμανσης, βελτιώνοντας πολύ τη διακύμανση θερμοκρασίας θέρμανσης που προκαλείται από την περιβαλλοντική αλλαγή θερμοκρασίας. Με την εφαρμογή της ανωτέρω τεχνολογίας στη φυσώντας μηχανή μπουκαλιών, η ομοιομορφία θέρμανσης και η σταθερότητα κάθε προσχηματισμού τείνουν να είναι απολύτως συνεπείς, το οποίο εξασφαλίζει τελικά τη σταθερότητα και την ομοιομορφία της επίδρασης φυσήγματος μπουκαλιών κάθε κοιλότητας. Αυτή η μονάδα κλειστών βρόγχων έχει βελτιώσει περαιτέρω τη γενική απόδοση του φυσώντας εξοπλισμού μπουκαλιών.

Η μηχανή είναι εξοπλισμένη με την ανίχνευση θερμοκρασίας προσχηματισμών στο τέλος του τελευταίου φούρνου θέρμανσης, εάν η θερμοκρασία προσχηματισμών δεν φθάνει στη θερμοκρασία φυσήγματος, οι προσχηματισμοί που πηγαίνουν στη φόρμα χτυπήματος αλλά κανένα φύσηγμα, σώζοντας τον αέρα.

Τεχνική παράμετρος
