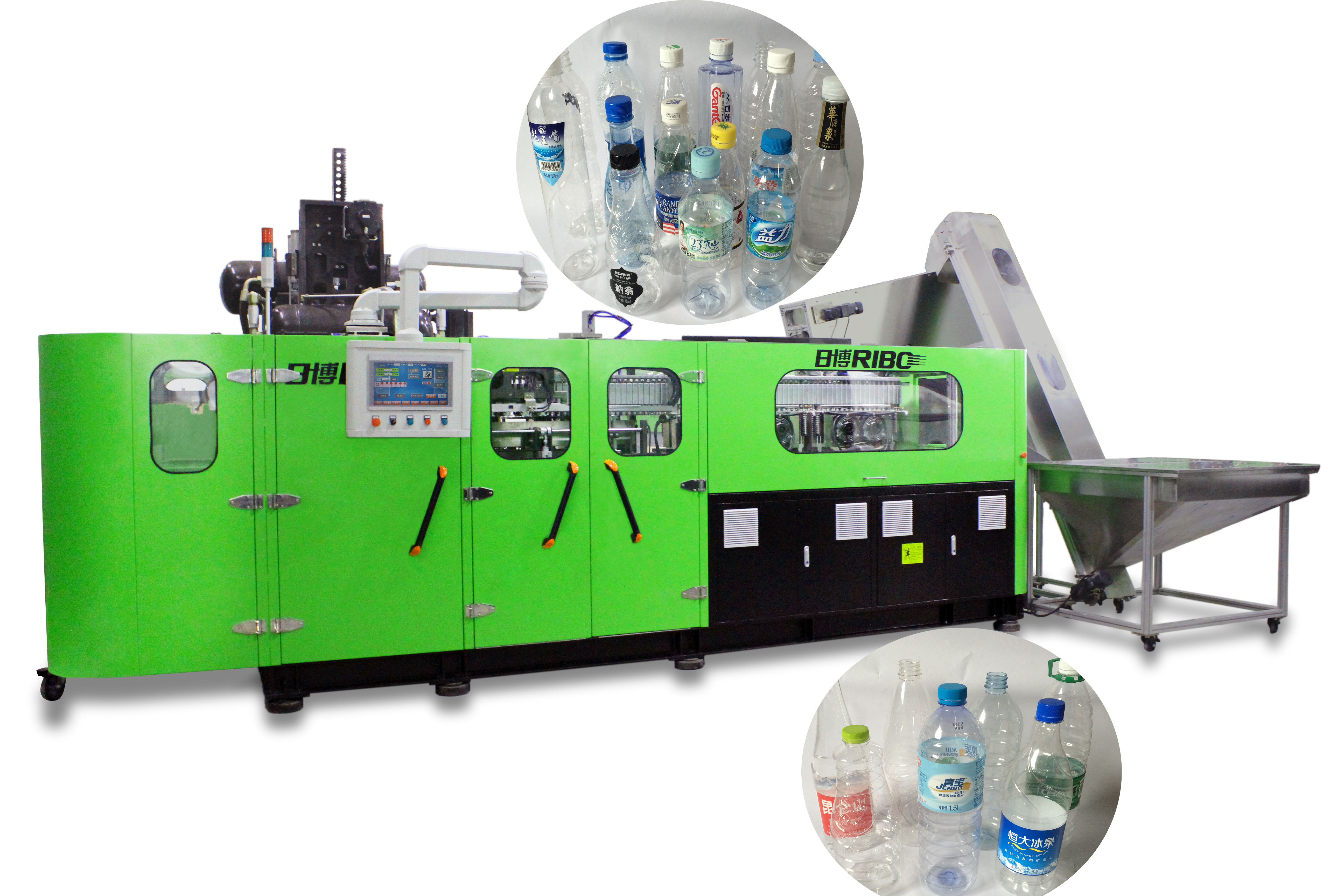

6 χτύπημα τεντωμάτων της Pet κοιλοτήτων που διαμορφώνει τον έλεγχο PLC μηχανών 15000BPH~9000BPH

Μηχανή σχηματοποίησης χτυπήματος τεντωμάτων για το μπουκάλι ποτών γάλακτος/το μπουκάλι λαδιού





Εισαγωγή της μηχανής σειράς Ρ



Ι. περίληψη


Η γραμμική πλήρης ηλεκτρική μηχανή σχηματοποίησης χτυπήματος μπουκαλιών της PET σειράς Ρ είναι ένας αυτόματος ανεμιστήρας της PET υψηλής ταχύτητας που σχεδιάζεται και που αναπτύσσεται



με την πιό προηγμένη τεχνολογία φυσήγματος μπουκαλιών αυτή τη στιγμή, τα πλεονεκτήματα της οποίας μπορούν να περιγραφούν όπως ταχέα, σταθερός,



απλό, γενικό εσκεμμένο και περιβαλλοντικό χρηματοκιβώτιο. Ισχύει κυρίως στα εμπορευματοκιβώτια σχηματοποίησης χτυπήματος PET για το νερό, ποτό,



χυμός, κ.λπ. Οι παραγωγές μηχανών άφθονα με την υψηλή αποδοτικότητα. Η ικανότητα κάθε κοιλότητας έχει αυξηθεί



2750~2000bph όταν το μέγεθος μπουκαλιών είναι ίσο με ή λιγότερο από 0.55L αντίστοιχα, το οποίο μπορεί να συναντήσει του πελάτη υψηλών σημείων



απαιτήσεις. Εξοπλισμένη με το αυτόματο σύστημα φόρτωσης προσχηματισμών, η μηχανή λειτουργεί πλήρως αυτόματα με τη συνεπή απόδοση



και υψηλή ταχύτητα, χωρίς παρέμβαση οποιουδήποτε χειριστή κατά τη διάρκεια ολόκληρων των διαδικασιών. Συνεπώς, η πιθανότητα της μόλυνσης μπορεί να είναι



μειωμένος προφανώς, το οποίο βεβαιώνει την ποιότητα των προϊόντων.


ΙΙ. ανάπτυξη τεχνολογίας


Εφαρμογή του σερβο συστήματος PLC:


Υιοθετημένο σύστημα ελεγκτών κινήσεων Omron (τύπος ενότητας ολοκλήρωσης), χρησιμοποιώντας το PTO (σερβο ενότητα προσδιορισμού θέσης) σύστημα για υψηλό



ο προσδιορισμός θέσης ταχύτητας, αισθητήρες εγγύτητας ψάχνει την τροχιακή θέση στόχων, η αποστολή της μεγάλης ταχύτητας κάνω σήμα στο σερβο σύστημα.



η θέση της διαδρομής ανιχνεύεται on-line από τον περιστροφικό κωδικοποιητή υψηλής ακρίβειας ενσωματωμένο τη σερβο μηχανή, που στέλνει τα informations



στο σύστημα ελέγχου, τελικά, ο μεγάλος προσδιορισμός θέσης πραγματοποιώ από την ενότητα προσδιορισμού θέσης.


Εφαρμογή της σερβο μηχανής


Ο μηχανισμός μετακίνησης φορμών: Υιοθέτησε τη σερβο μηχανή συνδέει το κιβώτιο εργαλείων, το συγχρονικό σύστημα μετάδοσης είναι



υιοθετημένος για να εκπληρώσει την εναλλαγή πάνω-κάτω την κίνηση των δύο μηχανισμών αρθρώσεων και στις δύο πλευρές της φόρμας που μεταφέρεται από δύο



ράβδοι συνδέσμων αντίστοιχα. Κατά αυτόν τον τρόπο, τα δύο πιάτα εκμετάλλευσης φορμών στη μέση κινούνται oppositely ή το ένα προς το άλλο, το οποίο είναι



γενικά γνωστός ως φόρμα που ανοίγει και που κλείνει. Η μεταφέροντας ρόδα που οδηγείται κύκλους από τη σερβο μηχανή κάνει τους δεξιόστροφους



συνεχώς, η μείωση του αντίκτυπου δύναμης και η φθορά, κάνουν τη φόρμα στερεώνοντας πιό ομαλά. Κάθε κύκλος οδηγεί στο α



πλήρης κύκλος της μετακίνησης πιάτων εκμετάλλευσης φορμών-ανοικτός και στενός. Επίσης το supercharged κλείδωμα φορμών υψηλού αέρα



ο μηχανισμός εφαρμόζεται που buffs ο αντίκτυπος μεταξύ της φόρμας καλύπτει και προστατεύει αποτελεσματικά τις φόρμες. Εκτός αυτού, βοηθά



μειώστε τη διαφάνεια των γραμμών χωρισμού στα τελειωμένα μπουκάλια. Ο οδηγημένος μηχανισμός μετακίνησης φορμών σερβο μηχανών σχεδιάζεται και



δημιουργημένος επάνω στην άκαμπτη ανάλυση προσομοίωσης εφαρμοσμένης μηχανικής, που εξασφαλίζει ότι οι σειρές των κινήσεων φορμών είναι απλές, ακριβής,



συνεπής και ταχύς, βρίσκοντας το κύκλος ζωών 0.2~0.4 δευτερόλεπτα.


Η σίτιση προσχηματισμών και οι θερμαντικοί κάτοχοι προσχηματισμών μεταφέρουν το μηχανισμό: Η ρόδα αστεριών σίτισης προσχηματισμών και ο προσχηματισμός



οι θερμαντικοί κάτοχοι μεταφέρουν το μηχανισμό οδηγούνται από το σύγχρονο βήμα κίνησης τύπων συνδέσμων ζωνών σερβο μηχανών. Για τον προσχηματισμό περιστροφικό



το σύστημα θέρμανσης, οι θερμαντικοί κάτοχοι προσχηματισμών ελέγχεται από τη μεταβλητή μηχανή συχνότητας, οι προσχηματισμοί (ο λαιμός προσχηματισμών είναι ανοδικός) είναι



η περιστροφική θέρμανση 360 βαθμού ασταμάτητα, πίσσα θέρμανσης προσχηματισμών 48mm, περισσότεροι προσχηματισμοί θερμαίνεται ασταμάτητα μέσα



ίδια απόσταση, η οποία βελτιώνει την αποδοτικότητα και την ενέργεια - αποταμίευση επάνω από 40%. Η ίδια σερβο μηχανή χρησιμοποιείται συγχρόνως



λειτουργήστε διαδρομή φωτογραφικών διαφανειών για τον περιστρεφόμενο μεγάλο περπατώντας προσδιορισμό θέσης για να απλοποιήσει τη δομή, η οποία κάνει τη να περπατήσει διαδρομή



ταχύς και σταθερός, κοντύντε το κύκλος ζωών παραγωγής και βελτιώστε πολύ την αποδοτικότητα παραγωγής.


Αποδώστε μετά από το μηχανισμό θερμαμένων/μεταβλητών πισσών: Αυτό το mechanisam υιοθετείται τη σερβο μηχανή για να συνδέσει τη βίδα



άμεσα, τις στροφές βιδών γύρω, η πίσσα άλλαξαν από 48mm σε 108mm άμεσα, τη δομή άλλαξαν για να εξασφαλίσει υψηλό



η ταχύτητα και ακριβής εκτελεί το χειρισμό μεταξύ του μηχανισμού δύο.


Σύστημα μεταφοράς προσχηματισμών με τις πένσες και το μηχανισμό έξω-τροφών μπουκαλιών: Θερμαμένοι προσχηματισμοί που παραδίδουν στη φόρμα χτυπήματος και



η τελειωμένη έξω-τροφή μπουκαλιών που οδηγείται από την ίδια σερβο μηχανή & τη σύγχρονη ζώνη, για να εξασφαλίσει τη υψηλή ταχύτητα και ακριβής για



αυτές οι δύο κινήσεις.


Ο τεντώνοντας μηχανισμός (κάτω από το τέντωμα): οι ράβδοι τεντώματος οδηγούνται από μια σερβο μηχανή μονομιάς, η οποία εξασφαλίζει



το synchronicity της κίνησης των ράβδων και το καθιστά ευκολότερο να κάνει τη ρύθμιση πριν από την παραγωγή. (Μετά από να ανταλλάξει το χτύπημα



η φόρμα, το καθιστά πολύ ευκολότερο να ρυθμίσει το ύψος του τεντώματος των ράβδων, ακριβώς ανάγκη να εισαχθούν τα datas στην οθόνη αφής, αντί



να κάνει τη ρύθμιση από το εγχειρίδιο.)

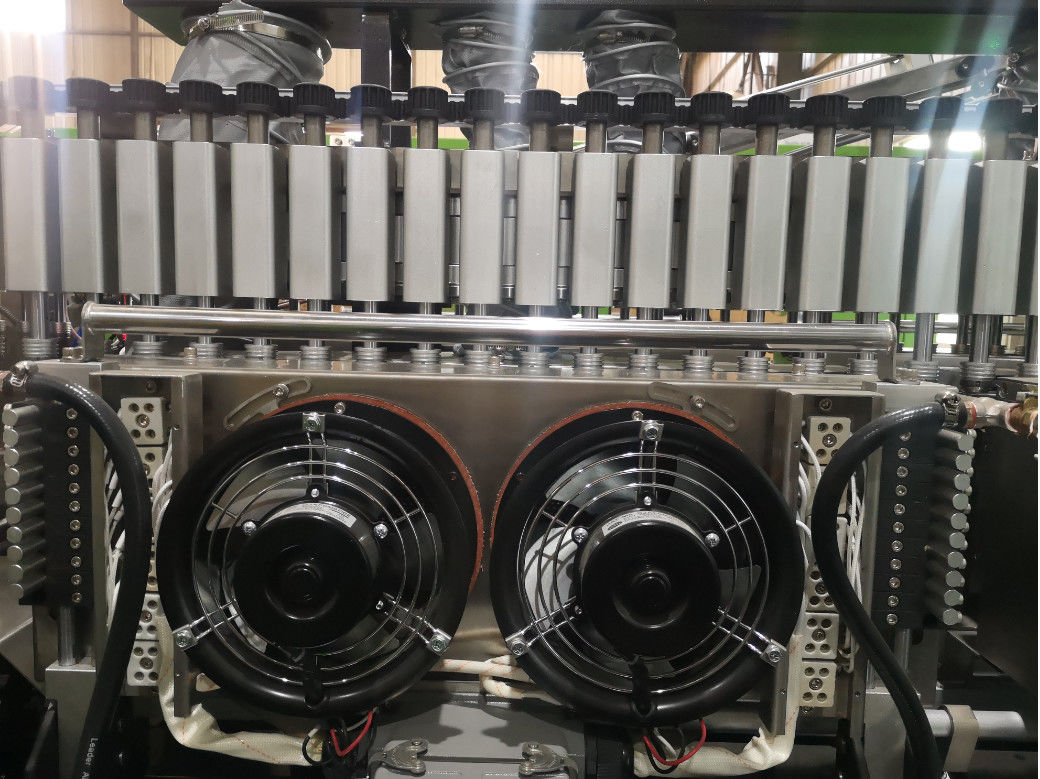

Εφαρμογή του θερμοστατικού συστήματος θέρμανσης


Το διαμορφωμένο σύστημα ελέγχου χρησιμοποιείται στο θερμοστατικό φούρνο θέρμανσης φιαλών κενό, τα οποία χρησιμοποιούν τους υπέρυθρους λαμπτήρες και τον ανακλαστήρα για



θερμαντικός προσχηματισμός. Μετά από η αξία θερμοκρασίας, ο εξοπλισμός μπορεί αυτόματα να ρυθμίσει την τάση παραγωγής σύμφωνα με



ποσοστό χωρίς την επιρροή από τη διακύμανση τάσης και περιβαλλοντική αλλαγή θερμοκρασίας. Συγχρόνως, δροσίζεται επίσης κοντά



κυκλοφορώντας αέρας που ελέγχεται τη σταθερά από το μετατροπέα συχνότητας, ο οποίος μπορεί αποτελεσματικά να εγγυηθεί την εσωτερικές θέρμανσης θερμοκρασία και



η θερμοκρασία των φούρνων θέρμανσης, και κάνει την επιφάνεια κάθε προσχηματισμού και της εσωτερικής θερμοκρασίας της που θερμαίνονται ομοιόμορφα.



Επιπλέον, το μπουκάλι περιστρέφεται 360 βαθμούς στους φούρνους θέρμανσης, έτσι ώστε κάθε πλευρά του προσχηματισμού μπορεί να θερμαθεί ομοιόμορφα, ο οποίος



βελτιώνει την παραγωγή του ανθισμένου μπουκαλιού και τη σειρά προσαρμοστικότητας των thick-walled προσχηματισμών.


Η εφαρμογή του πλήρους ρυθμιστή τάσης κλειστών βρόγχων στο σύστημα θέρμανσης προσχηματισμών:


Η θερμοκρασία των φούρνων θέρμανσης ελέγχεται από τον πλήρη ρυθμιστή τάσης κλειστών βρόγχων (με ανατροφοδοτήστε) που



ανεξάρτητα αναπτυγμένος από RiBo την επιχείρηση. Ο ελεγκτής ανιχνεύει και ρυθμίζει την τάση παραγωγής (θέστε την αξία) στην ανίχνευση



συχνότητα 100 φορές ανά δευτερόλεπτο, ώστε να επιτευχθεί η επίδραση ομοιόμορφα της παραγωγής τάσης και να λυθεί το πρόβλημα ασταθούς



επίδραση θέρμανσης που προκαλείται από τη διακύμανση θερμότητας του στοιχείου θέρμανσης (λαμπτήρες) που οφείλεται στη διακύμανση τάσης της παροχής ηλεκτρικού ρεύματος.



η προσθήκη, το σύστημα ελέγχου κλειστών βρόγχων αλληλεπιδρά και σταθερό έλεγχο θερμοκρασίας συνεργάζεται με τον των αρχικών φούρνων θέρμανσης



σύστημα, πολύ που βελτιώνει τη διακύμανση θερμοκρασίας θέρμανσης που προκαλείται από την περιβαλλοντική αλλαγή θερμοκρασίας. Με την εφαρμογή



η ανωτέρω τεχνολογία στη φυσώντας μηχανή μπουκαλιών, η ομοιομορφία θέρμανσης και η σταθερότητα κάθε προσχηματισμού τείνουν να είναι εντελώς



συνεπής, το οποίο εξασφαλίζει τελικά τη σταθερότητα και την ομοιομορφία της επίδρασης φυσήγματος μπουκαλιών κάθε κοιλότητας. Αυτή η μονάδα κλειστών βρόγχων έχει



περαιτέρω βελτίωσε τη γενική απόδοση του φυσώντας εξοπλισμού μπουκαλιών.


Η μηχανή είναι εξοπλισμένη με την ανίχνευση θερμοκρασίας προσχηματισμών στο τέλος του τελευταίου φούρνου θέρμανσης, εάν η θερμοκρασία προσχηματισμών



δεν φθάνει στη θερμοκρασία φυσήγματος, οι προσχηματισμοί που πηγαίνουν στη φόρμα χτυπήματος αλλά κανένα φύσηγμα, σώζοντας τον αέρα.


ΙΙΙ. απόδοση και πλεονεκτήματα


i.The η ανθρώπου-μηχανής διεπαφή είναι εύκολο να λειτουργηθεί. Όλα είναι αυτοματοποιημένα, συμπεριλαμβανομένης της ρύθμισης θερμοκρασίας και του προσχηματισμού



διανομή.


ΙΙ. Η ανεξάρτητη κινητή επιτροπή λειτουργίας, καθιστά τη λειτουργία καταλληλότερη και εύκαμπτη.


ΙΙΙ. Προσχηματισμών, η φόρτωση, το μπουκάλι που χειρίζονται και που διατάζουν είναι όλα που χρησιμοποιούνται από το χειριστή ανοξείδωτου αυτόματα



χωρίς μια δεύτερη μόλυνση.


IV. Κατά τη διάρκεια της διαδικασίας του αυτόματου συστήματος τροφοδοσίας προσχηματισμών εμβρύων, κάθε κανάλι προσχηματισμών έχει τη φωτοηλεκτρική ανίχνευση,



ελέγξτε τη δράση της ανώτερης μηχανής και ο κύλινδρος χωρισμού, εξασφαλίζει την ομοιόμορφη διανομή του προσχηματισμού σε κάθε έμβρυο



διοχετεύστε, και έχει τη λειτουργία της ανησυχίας της υλικής έλλειψης.


v. Το κυκλοφορώντας υδάτινο σύστημα κατάψυξης καθώς επίσης και ο ανεμιστήρας με το μετατροπέα ελεγχόμενο μπορούν να προστατεύσουν το λαιμό μπουκαλιών από



παραμόρφωση όταν ο προσχηματισμός θερμαίνεται.


VI. Η ομοθερμική θερμάστρα υιοθετεί την αυτόματη αντανάκλαση και το κλειστό σύστημα ρύθμισης βρόχων που το ηλεκτρικό ρεύμα συνεχώς



στην αναλογία, που δεν επηρεάζεται από τη διακύμανση της τάσης. Η μεταβιβάζοντας αλυσίδα ρίχνεται απότομα και παρατακτικός, η οποία βοηθά



πραγματοποιήστε την αργή θέρμανση και τη χαμηλής ισχύος κατανάλωση. Κατά συνέπεια, ο προσχηματισμός μπορεί να θερμαθεί ομοιόμορφα και εύκολος να φυσήξει.


VII. Η τοποθετημένη εγκατάσταση των φορμών το καθιστά πιθανό να αλλάξει τις φόρμες εύκολα μέσα σε μια ώρα, η ανάγκη χειριστών μόνο



η στάση στο έδαφος μπορεί να τελειώσει αυτήν την εργασία, καμία ανάγκη να σταθεί στο πλαίσιο μηχανών, η ασφάλεια γιατί το πρόσωπο είναι πολύ υψηλότερο.


VIII. Όλα τα κρίσιμα μέρη που χρησιμοποιούμε για τις μηχανές, όπως τα ηλεκτρικά, αεροκίνητα συστατικά, τη σερβο μηχανή, κ.λπ., είναι διάσημα



μαρκαρισμένα μέρη που εισάγονται από την Ιαπωνία, τις ΗΠΑ και την Ευρώπη, η οποία εξασφαλίζει τη σταθερότητα και τα μακρά ζωή των εξοπλισμών μας.


ΙΧ. Η υψηλή φυσώντας βαλβίδα είναι εξοπλισμένη με τη συσκευή στον αέρα χαμηλής πίεσης, ο οποίος μπορεί να εξασφαλίσει τον κανονικό



μετατροπή χωρίς αέρα χαμηλής πίεσης. Η μηχανή είναι εξοπλίζω με τη συσκευή αποκατάστασης υψηλού αέρα, στο στάδιο του μπουκαλιού



η παραγωγή φυσήγματος, ο υψηλός αέρας μπορεί να είναι και χρησιμοποιώ για το προ-χτύπημα κυλίνδρων.


IV. εύκολη συντήρηση


Το σερβο σύστημα ελεγκτών Omron (ελεγκτής κινήσεων, μορφωματικός) συνδέεται με τη μηχανή μέσω της ιδιαίτερης επικοινωνίας



καλώδια. Ο χρήστης μπορεί να διαχειριστεί όλες τις ενέργειες της μηχανής μέσω του ελεγκτή κινήσεων. Μόλις έχει η μηχανή ένα ελάττωμα,



η ανθρώπου-μηχανής διεπαφή θα παράσχει τα σήματα προειδοποίησης και η διάγνωση ελαττωμάτων υποβάλλει έκθεση στο χειριστή, ο χειριστής μπορεί γρήγορα να βρεί



η αιτία του ελαττώματος και ανιχνευεί λάθη το συντομότερο δυνατό μέσω της επίδειξης ελαττωμάτων.


★ Εάν το μπουκάλι εμποδίζεται/σύνολο στο μεταφορέα αέρα, η λειτουργία των αυτόματων προσχηματισμών σίτισης στάσεων μπορεί να τεθεί στο πρόγραμμα



μέσω της φωτοηλεκτρικής ανίχνευσης.


★ Εάν η μηχανή αφότου σταματά η φυσώντας μηχανή για πάρα πολύ καιρό το χρόνο, ο λαμπτήρας θέρμανσης μπορεί να τεθεί με τη λειτουργία



αυτόματα να μειώσει τη θερμοκρασία, που σώζει την κατανάλωση ηλεκτρικής ενέργειας και αποφεύγει την υπερβολική θερμοκρασία στο κάθισμα θέρμανσης.



(Η ρύθμιση θερμοκρασίας τίθεται στην οθόνη αφής)


V. ασφάλεια


Τα εναλλάσσοντας μέρη της φυσώντας μηχανής μπουκαλιών είναι εξοπλισμένα με τις προστατευτικές συσκευές και τα προειδοποιητικά σημάδια.


i. Η ασφάλεια των χειριστών


Η μηχανή εσωκλείεται συνολικά με την τέλεια αξιόπιστη πόρτα ασφάλειας και επίσης εξοπλισμένος με το αργίλιο το αντιολισθητικό πιάτο στον προι4στάμενο



επιφάνεια, η οποία μπορεί να βεβαιώσει την ασφάλεια των χειριστών στο μεγαλύτερο βαθμό.


ΙΙ. Η ασφάλεια της μηχανής


Το πολλαπλάσιο δείχνει την τεχνική ανίχνευσης υιοθετείται για να εξασφαλίσει το ασφαλές τρέξιμο του τοποθετώντας συστήματος, του συστήματος στερέωσης και του τεντώνοντας συστήματος στο μεγαλύτερο βαθμό.





Τεχνική παράμετρος μηχανών

Στοιχεία		Μονάδα	Πρότυπο
			RiBo-6CR1.5L
Προδιαγραφή σχηματοποίησης.	Πίσσα προσχηματισμών	χιλ.	105
	Πίσσα θέρμανσης προσχηματισμών	χιλ.	38
	No.of Cav.	cav.	6
Προδιαγραφή εμπορευματοκιβωτίων.	Max.Container όγκος	Λ	1.5
	Σειρά διαμέτρων λαιμών	χιλ.	18~30
	Max.Containr διάμετρος	χιλ.	97
	Max.Containr ύψος	χιλ.	325
θεωρητική παραγωγή ※ ※		bph	15000~9000
Προδιαγραφή δύναμης.	Εκτιμημένη δύναμη	KW	123
	Κατανάλωση ισχύος	KW	40~56
Προδιαγραφή συμπιεστών.	Πίεση φυσήγματος	MPA	2.5~3.2
	Κατανάλωση αέρα	m3/min	6~8
Κύρια προδιαγραφή μηχανών.	Μέγεθος	χιλ.	6843x3312x3250
	Βάρος	Κλ	7500
Η σημείωση * που οφείλεται στη συνεχή τεχνική προδιαγραφή ανάπτυξης θα βελτιωνόταν χωρίς προηγούμενη ειδοποίηση.
τα *Special σχέδια αντιστοιχούν στις ανάγκες πελατών.
